DDF Builder について
Btrieve ファイルへのリレーショナル アクセスの提供
この章では、以下の項目について説明します。
Pervasive DDF Builder の概要
DDF Builder は Java ユーティリティで、基となるデータ ファイル（以後、「Btrieve ファイル」と呼びます）に変更を加えることなく、Pervasive PSQL データ辞書ファイル（DDF）の表示、作成、変更が行えます。DDF Builder ではさまざまな機能を提供しますが、主に以下のような目的で使用できます。
•既存の Btrieve データ ファイルへのリレーショナル アクセスを可能にするために必要なテーブル定義を作成する
•Btrieve データ ファイルへのリレーショナル アクセスを確実に正しく行えるよう既存のテーブル定義を変更する
メモ： DDF Builder で DDF を作成したり変更しても、Btrieve データ ファイルが変更されることはありません。
DDF Builder には上記以外にも次のような機能があります。また、これ以外にもさらに機能があります。
•Pervasive PSQL トランザクショナル インターフェイスで使用する Btrieve データ ファイルを新規作成する
•Btrieve スキーマを XML ファイルへエクスポートする
•XML ファイルから Btrieve スキーマへインポートする
•SQL ステートメントを作成する
DDF Builder を使用する理由
DDF Builder は、Btrieve データ ファイルを変更することなく、Btrieve データ ファイルへのリレーショナル アクセスを追加することができる特殊なユーティリティです。通常、DDF Builder は日常的に使用するユーティリティではありません。DDF Builder は既存の Btrieve ファイルへのリレーショナル アクセスを追加するために必要に応じて使用するもので、データ辞書ファイルのテーブル定義を作成したり、正しく構成されていないテーブル定義へ接続するために既存のデータ辞書ファイルを変更したりします。
メモ： DDF は SQL メタデータ用のスキーマを定義します。DDF は、DDF Builder で SQL アクセスをオブジェクト、つまり SQL テーブルで表すことができるようにするシステム テーブルです。DDF を直接変更するのではなく、SQL テーブル オブジェクトに対して作業します。SQL テーブルを作成、変更または削除すると、DDF Builder が DDF を変更します。
1 つのデータベース内にあるすべての SQL テーブルは同じ DDF のセットに定義されます。
旧バージョンの Pervasive PSQL Control Center のテーブル設計では、リンク モードと非リンク モードの 2 つの作業モードを提供しているものもあります。 リンク モードではテーブル定義とデータ ファイルの両方を変更することができますが、非リンク モードで変更できるのはテーブル定義のみです。 DDF Builder では、IN DICTIONARY 呼び出しを使って非リンク モード同様のモードを使用することで、Btrieve ファイルを変更することなく DDF を変更します。
DDF Builder では行わないこと
DDF Builder は既存の Btrieve データ ファイルを変更する目的には使用できません。既存の Btrieve ファイルおよび DDF を変更してリレーショナル アクセスを提供するつもりであれば DDF Builder を使用すべきではありません。その場合は、既存の Btrieve ファイルを変更する Pervasive PSQL Control Center やその他の Pervasive PSQL ユーティリティを使用することをご検討ください。
また、DDF Builder はキーの作成や変更に使用するものではありません。キーに関する操作を行う場合は、Pervasive PSQL Control Center の Table Editor を使用します。DDF Builder は DDF の作成や変更を目的としています。
PCC を使用しない理由
Pervasive PSQL Control Center は物理データ ファイルとデータ辞書ファイルを同時に操作する、つまりリンク モードで操作することを目的としています。PCC 内で DDF のみを変更しないでください。
必要な知識
DDF Builder を使用する場合に最も重要なのは、作業対象のデータの構造を完全に理解しておくことです。データの構造を理解していないと、DDF Builder でテーブル定義を作成したり変更することが難しくなるため時間がかかり、このユーティリティの効果が得られません。
その他の有用な情報
Pervasive PSQL データベースからデータがアクセスされるときに用いられるトランザクショナルとリレーショナルという 2 種類の主要なアクセス方法について理解していることも役立ちます。DDF Builder の機能の大部分は、トランザクショナル アクセスについての知識が役立ちます。それ以外の機能については、リレーショナル データベースの一般的な概念についてよく理解していることが必要です。
メモ： このマニュアルは、トランザクショナル アクセス方法とリレーショナルの概念について理解していることを前提として説明しています。これらトランザクショナルおよびリレーショナルに関する説明や、キー、インデックス、ページ タイプ、スキーマなどの一般的な用語についての定義は行いません。
DDF Builder を使用する前に理解を深めておく必要がある場合は、下記の Pervasive PSQL マニュアルを参照してください。デフォルトで、Pervasive PSQL 開発者リファレンスのマニュアルは Pervasive PSQL データベース エンジンのインストール時に一緒にインストールされます。
トランザクショナル アクセス
トランザクショナル アクセスの場合、アプリケーション プログラムは物理的または論理的のどちらの経路でもデータ レコード内を前方および後方に移動することができます。トランザクショナル API を使用することで、アプリケーション プログラムは直接制御を備え、開発者はデータの基本構造の知識に基づいてデータ アクセスを最適化することができます。Btrieve API を使用することはトランザクショナル アクセスの 1 例です。
トランザクショナル アクセスについて理解を深めるには、以下のマニュアルを参照してください。
•Pervasive PSQL Programmer's Guide（開発者リファレンス）
•Btrieve API Guide（開発者リファレンス）
•Advanced Operations Guide（上級者リファレンス）
リレーショナル アクセス
リレーショナルとは、データがテーブル、行、列の集まりとして表されるアクセス方法です。リレーショナル モデルは、開発者を基となるデータ構造から切り離し、データを単純な表形式で表します。ODBC はリレーショナル アクセス方法の 1 例です。
リレーショナル アクセスについて理解を深めるには、以下のマニュアルを参照してください。
•SQL Engine Reference（上級者リファレンス）
•Advanced Operations Guide（上級者リファレンス）
•Pervasive PSQL User's Guide（一般リファレンス）
•Pervasive PSQL Programmer's Guide（開発者リファレンス）
次に行うこと
DDF Builder でテーブル定義に対して変更を行うと DDF の構造が変更されます。このユーティリティの使用前の注意事項として、作業対象のファイル（DDF も含む）を必ずバックアップしておいてください（Btrieve ファイルは、ファイルのページ構造内にデータが格納されるため、データ ファイルとも呼ばれます）。
メモ： DDF Builder では既存の Btrieve ファイルのレコード レイアウト構造を変更できません。このユーティリティを使って新しい Btrieve ファイルを作成することはできます。
セキュリティの無効化
Pervasive PSQL セキュリティ モデルが有効なデータベースに対して作業する場合、DDF Builder でそのファイルを開く前にはそのデータベースをオフラインにし、すべてのセキュリティを解除しておきます。
DDF Builder のコンポーネント
ユーティリティ以外にも、DDF Builder では以下のコンポーネントがあります。
ログ ファイル
•ログ ファイル－ .log
ログ ファイルは DDF Builder が問題のある状態を報告するファイルです。このログ ファイルはデフォルトで、システムの Application Data ディレクトリで以下の子ディレクトリ下にインストールされます。
<Application Data>\rcp\workspace-builder\.metadata
ユーザー向けドキュメント
DDF Builder には『DDF Builder User's Guide』というユーザー マニュアルがあり、これは Pervasive PSQL v11 SP3 のユーザー向けドキュメントの一部として含まれています。このドキュメントはデフォルトで、システムの Program Files ディレクトリで以下の子ディレクトリ下にインストールされます。
<Program Files>\bin\plugins\
Pervasive PSQL v11 SP3 のすべてのユーザー マニュアルは次の jar ファイルに含まれています。
com.pervasive.psql.doc_1.0.0.jar
チュートリアル ファイルのフォルダー
DDF Builder では、第
3 章の
DDF Builder チュートリアル に含まれているチュートリアルで使用するファイルのセットをインストールします。このチュートリアル ファイルはデフォルトで、システムの Application Data ディレクトリで以下の子ディレクトリ下にインストールされます。
<Application Data>\DDFBuilder\tutorials\
DDF Builder の起動
DDF Builder の起動は、Windows オペレーティング システムから、Pervasive PSQL Control Center（PCC）内から、あるいはコマンド ラインから行うことができます。
►DDF Builder を Windows オペレーティング システムから起動するには
1 ［スタート］メニューまたはアプリ画面から DDF Builder にアクセスします。
DDF Builder メイン ウィンドウが表示されます。
►PCC から DDF Builder を起動するには
1 PCC のメニュー バーで［ツール｜DDF Builder］をクリックします。
2 DDF Builder メイン ウィンドウが表示されます。

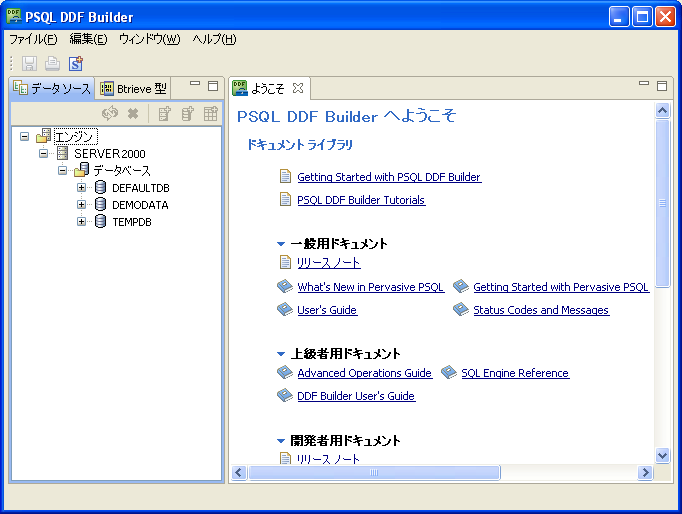

図 1 DDF Builder メイン ウィンドウ
コマンド ラインから DDF Builder を起動する
DDF Builder は Windows または Linux でコマンド ラインから実行可能ファイルを実行することによって起動することができます。
Windows
実行可能ファイル
builder.exe を実行すると、DDF Builder が起動します。『
Getting Started with Pervasive PSQL』の
Pervasive PSQL ファイルはどこにインストールされますか？を参照してください。
Linux
実行可能スクリプト ファイル builder を実行すると、DDF Builder が起動します。このスクリプト ファイルは、デフォルトで usr/local/psql/bin ディレクトリにインストールされます。
ファイル ブラウザー アプリケーションでスクリプト ファイルをダブルクリックするのではく、コマンド プロンプトから DDF Builder を起動することをお勧めします。
DDF Builder の実行に関するトラブルシューティング ガイドを参照してください。
Linux 上で DDF Builder を起動するには、以下の条件に合致する必要があります。
表 1 Linux で DDF Builder を起動するための要件
要件 | 説明 |
Pervasive PSQL のサーバーまたはクライアント | 同一マシンに互換性のある Pervasive PSQL Server または Client が既にインストールされている必要があります。『 Getting Started with Pervasive PSQL』の Pervasive PSQL Server および Client（Linux 版）のインストールを参照してください。 |
X-Server へのアクセス | xhost コマンドは、どのクライアントが現在のマシンの X-Windows にアクセスできるかを制御します。デフォルトで、xhost はアクセス制御をオンにします。つまり、X-Windows を起動したユーザーのみが DDF Builder を起動できます。 X-Windows クライアントの制限は、ターミナル ウィンドウで xhost + と入力することによって解除できます。 |
Java Runtime Environment（JRE） | DDF Builder を実行するために必要な JRE コンポーネントは、Pervasive PSQL の一部としてインストールされます。 DDF Builder は、Pervasive PSQL の一部としてインストールされる JRE の「ローカル」バージョンを使用します。 |
DDF Builder を実行する要件に合致しているのに、実行に問題がある場合は、以下のトラブルシューティング ガイドを参考にしてください。
表 2 DDF Builder の実行に関するトラブルシューティング ガイド
トラブルシューティングする状態 | 説明 |
"java.lang.UnsatisfiedLinkError" というエラーを受け取った。 | このエラーは、ファイル ブラウザー アプリケーションを使用してスクリプト ファイルをダブルクリックして DDF Builder を起動しようとしたときに、よく起こります。コマンド プロンプトから DDF Builder を起動してください。 このエラーは、LD_LIBRARY_PATH 変数が設定されていない場合に発生します。builder スクリプトがこの変数を設定します。この変数は、以下のコマンドを使用して明示的に設定することもできます。 export LD_LIBRARY_PATH=$LD_LIBRARY_PATH:/usr/local/psql/lib |
DDF Builder を root またはユーザー psql として実行しようとすると、"SWT no more handles" というエラーが返される。 | DDF Builder を実行するには、psql または root ユーザーとしてログインする必要はありません。ただし、これらのユーザーのどちらでもない場合は、pvsw グループのメンバーである必要があります。 "SWT no more handles" エラーは、X-Server がクライアントへの接続を拒否したために発生します。psql または root ユーザーに切り替える前に、コンソール ウィンドウを開き、xhost + と入力してほかのクライアントが X-Server に接続できるようにします。 これで、psql または root ユーザーに切り替えることができます。 また、場合によっては DISPLAY 環境変数を設定する必要があります。psql または root ユーザーとして、コンソール ウィンドウで以下のコマンドを入力します。 export DISPLAY=:0.0 または export DISPLAY=localhost:0.0 |
DDF Builder のエラー ログ ファイルを表示、またはエラーをコンソール ウィンドウにリダイレクトしたい。 | デフォルトで、DDF Builder エラーのログ ファイルはユーザーのホーム ディレクトリのサブディレクトリにあります（サブディレクトリは、dir_builder/workspace/.metadata です）。トラブルシューティングのためには、エラーをコンソール ウィンドウにリダイレクトするとより便利です。 エラーをコンソール ウィンドウにリダイレクトするには、DDF Builder の起動時に "‑consoleLog" オプションを使用します。 builder -consoleLog |
以下のエラー メッセージが返された。"データベース エンジンに接続できません。ターゲット マシンがアクセス可能で、かつエンジンが実行されていることを確認してください。" | このエラー状況は、ローカル サーバーを管理しようとした場合に発生します。 ローカル サーバーを管理するには、 pvsw グループのメンバーであるか root ユーザーである必要があります。『 Getting Started with Pervasive PSQL』の Linux での Pervasive PSQL のアカウント管理を参照してください。 |
root 以外のユーザーとして DDF Builder を起動しようとすると、"GTK IM Module SCIM: Cannot connect to Panel!" というエラーが返される。 | いくつかの Linux OS では、環境変数 GTK_IM_MODULE を指定する必要があります。 この問題を解決するには、DDF Builder を起動する前にコンソール ウィンドウで、以下のコマンドを入力します。 export GTK_IM_MODULE=scim-bridge |
DDF Builder のキャッシュをクリアする
DDF Builder は効率を上げるために一定の情報をキャッシュします。弊社テクニカル サポートからの指示に応じてトラブルシューティング目的に、あるいはすべてのファイルを確実に再ロードするために、キャッシュをクリアする必要がある場合もあります。キャッシュは、 DDF Builder をパラメーターを使ってコマンド ラインから起動した場合にのみクリアできます。
メモ： DDF Builder の通常の使用時には、起動時にキャッシュをクリアしても何も利点はありません。通常使用の場合は、
DDF Builder の起動の説明のとおりにユーティリティを起動します。
►DDF Builder のキャッシュをクリアするには
1 DDF Builder を実行中の場合は終了します（［ファイル｜終了］をクリックします）。
2 オペレーティング システムでコマンド プロンプトまたはターミナル ウィンドウを開きます。
3 Pervasive PSQL インストール ディレクトリの PSQL\bin\ ディレクトリに移動します。
4 「builder -clean」と入力して、Enter キーを押します。
これにより、DDF Builder が起動してキャッシュがクリアされます。
次に行うこと
Pervasive DDF Builder の概略を理解し Pervasive DDF Builder を起動できるようになったら、第
2 章の
DDF Builder の使用に進んでください。この章ではユーティリティのユーザー インターフェイスについて説明します。
